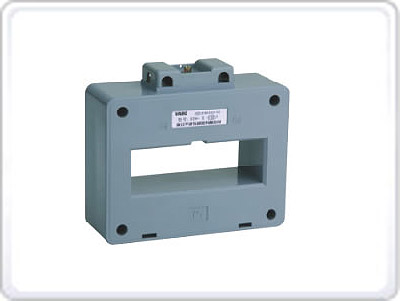

概述 本型号电流互感器适用于额定频率50HZ或60HZ、额定电压为0。66KV及以下的电力系统中，作电能计量、电流测量和继电保护用。 结构简介 本型号电流互感器为母线型塑料壳式绝缘，产品下部有安装板供固定安装用，中间窗孔供一次母线通过用。 技术参数 1.工作电压≤0.66kV；
2.额定频率50~60Hz；
3.海拔高度不超过1000m；
4.周围介质温度为-5℃~+40 ℃；
5.空气相对温度不超过85%；
6.用于没有雨雪直接侵袭，无严重污染，无爆炸无剧烈震动、无腐蚀金属和破坏绝缘的尘埃或蒸汽的场所。BH-0.66 SDH系列产品Ⅱ形5A主要技术参数 型号额定电流一次/二次汇流排额定负载精度等级最高工作电压穿心匝数汇流排截面根数SDH-100Ⅱ400/5 100x10 1-2 5 0.5 660 1 500/5 100x10 1-2 10 0.5 660 1 600/5 100x10 1-2 10 0.5 660 1 750/5 100x10 1-2 10 0.5 660 1 800/5 100x10 1-2 10 0.5 660 1 1000/5 100x10 1-2 15 0.2 660 1 1200/5 100x10 1-2 20 0.2 660 1 1500/5 100x10 1-2 20 0.2 660 1 2000/5 100x10 1-2 40 0.2 660 1 2500/5 100x10 1-2 40 0.2 660 1 3000/5 100x10 1-2 40 0.2 660 1 4000/5 100x10 1-2 40 0.2 660 1
