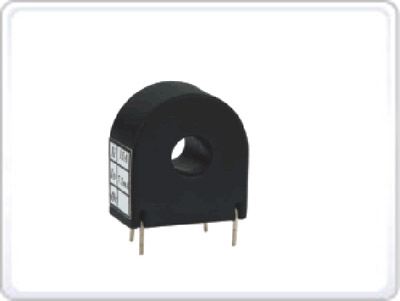

测量型电流互感器（SCT□□□B 0.1级）

技术特点及相关参数：
●电磁隔离，精度高，无漂移 ●MTBF>10万小时 ●全树脂密封，可靠性高 ●工作温度－25℃～＋75℃ ●隔离耐压AC2500V/1分钟 ●频响20～50KHZ，尤其适合工频信号检测 ●输入电流5A、10A、20A、30A ●过载范围：2倍过载，可保护精度 ●输出电流2.5mA、5mA、10mA、15mA ●输入穿孔为Ф7.5mm ●线性度0.1％，耐冲击性强 ●相差小于5分（补偿后） ●小巧轻便，能直接焊接在印刷线路板上 ●对应型号SCT□□□B
使用说明：
SCT□□□B系列精密电流互感器，典型应用电路如图所示。根据Vo=Io（R+W），调节反馈电阻R+W，即可获得所需的输出电压。精度要求不高时，可不用W。可调节电阻r 及电容C用于补偿相移，不需补偿时，可以不接。所用电阻均要求温度系数小于50PPM。
