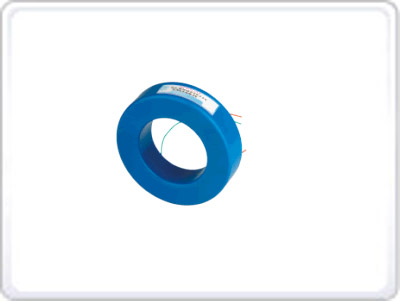

一匝穿芯式无源交流泄漏电流传感器（互感器）

技术特点及相关参数：

特点：
此款传感器是专为各种电力设备的绝缘在线监测系统的交流泄漏电流采样而设计的。由于泄漏电流通常为mA级，且必须用一匝穿芯结构，用常规互感器在如此小的安匝数下根本无法测量。此款传感器采用“零磁通技术”自动补偿设计。使互感器始终处于理想的“零磁通”工作状态，保证了其比值差和相位差的最高精度。自动补偿的设计几乎不受温度、振动及磁滞回线的影响。由于采用无源结构，除有几个电阻外，再无任何电子部件，工作稳定可靠。采用高导磁率的铁镍材料，其线性度、稳定性更高，性能更好。采用标准化设计，具有很好的互换性。无需现场整定，只要安装完毕就可投入使用。
参数：
●工作频率：50Hz
●额定电流：10mA、20mA、30mA
●测量范围：0.5～100mA（AC）
●输出信号类型：1、mV/mA；2、变比电流输出
●比差：±0.1％
●相位差：±1分
●一次过孔Ф10mm、Ф30mm、Ф60mm
●无源穿芯式；绝不影响被测设备的安全
●环境温度：－25℃～＋75℃
三、适用范围：
交流泄漏电流传感器适用于1~500KV高压电气设备的接地引线泄漏电流及介损带电测试，绝缘在线监测系统，如CT、PT、CVT、主变套管、主变铁芯、各种避雷器、开关等。
