Z41T楔式闸阀

闸阀是最常用的截断阀之一，主要用来接通或截断管路中的介质，不适用于调节介质流量，闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。
1、闸阀的主要优点
(1)流体阻力小，闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小
(2)启闭较省力，启闭时闸板运动方向与介质流动方向相垂直，与截止阀相比、闸阀的启闭较为省力。
(3)介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。

型号	公称压力MPa	试验压力MPa			工作温度	使用介质
		强度	密封（液）	低压密封（气）
Z41H(T)-10	1.0	1.5	1.1	0.6	≤200℃	水、蒸汽
Z41H(T)-10C

楔式闸阀　　主要零件材料

型号	阀体	阀盖	闸板	阀杆螺母	阀杆	填料
Z41H(T)-10	灰铸铁		灰铸铁	铜	不锈钢	油浸石棉盘根
Z41H(T)-10C	铸钢

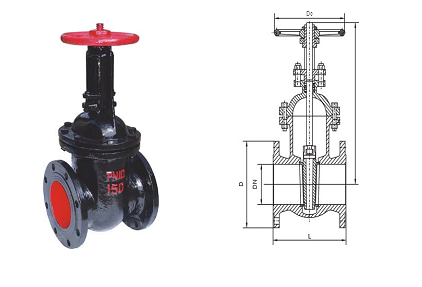

楔式闸阀　　主要外形尺寸(法兰尺寸按 JB78 PN1.0MPa规定）

口径 DN(mm)	Z41H(T)-10(10C)
口径 DN(mm)	L	D	H	H1	D0
40	165	145	250	295	160
50	180	160	270	325	180
65	195	180	300	380	180
80	210	195	330	420	200
100	230	215	410	520	200
125	255	245	470	610	240
150	280	280	550	710	240
200	330	335	700	915	320
250	380	390	830	1095	320
300	420	445	960	1275	400
350	450	500	1130	1500	400
400	480	565	1345	1760	500
450	510	615	1450	1920	500
500	540	670	1650	2170	720
600	600	780	-	-	-
700	660	895
800	720	1010
900	780	1110
1000	840	1220
1200	960	1450	-	-	-
