蝶阀

蝶阀是用随阀杆转动的圆形蝶板作启闭件，以实现启闭动作的阀门。蝶阀主要作截断阀使用，亦可设计成具有调节或截断兼调节的功能。目前蝶阀在低压大中口径管道上的使用越来越多。
1、蝶阀的主要优点
(1)结构简单、体积小、重量轻。对夹式蝶阀该特点尤其显著。
(2)流体阻力较小。中大口径的蝶阀，全开时的有效流通面积较大。
(3)启闭方便迅速而且比较省力。蝶板旋转90°角即可完成启闭。由于转轴两侧蝶板受介质作用力接近相等，而产生的转矩方向相反，因而启闭力矩较小。
(4)低压下可实现良好的密封。大多蝶阀采用橡胶密封圈，故密封性能良好。
(5)调节性能较好。通过改变蝶板的旋转角度可以较好的控制介质的流量。

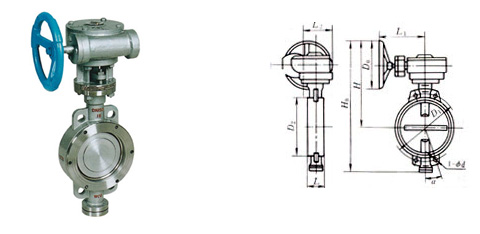

连接尺寸
通径DN	10C				16C				25C
通径DN	L	D	D1	Z-Φd	L	D	D1	Z-Φd	L	D	D1	Z-Φd
50	43	160	125	-
65	46	180	145	-
80	46	195	160	-
100	52	216	180	2-Φ18	64	240	180	4*18	64		190	4*22
125	56	246	210	2-Φ18	70	240	210	4*18	70	160	220	4*26
150	56	290	240	2-Φ23	76	240	240	4*22	76	160	250	4*26
200	60	336	295	4-Φ23	89	240	295	Φ22	89	240	310	Φ26
250	68	392	350	8-Φ23	114	240	355	Φ26	114	240	370	Φ30
300	78	440	400	8-Φ23	114	316	410	Φ26	114	316	430	Φ30
350	92	500	460	12-Φ23	127	316	470	Φ26	127	316	490	Φ33
400	102	564	515	12-Φ26	140	316	525	Φ30	140	316	550	Φ36
450	114	615	565	16-Φ26	152	316	585	M27	152	316	600	M33
500	127	670	620	16-Φ26	152	316	650	Φ32	152	316	660	M33
600	154	785	725	16-Φ30	178	520	770	Φ36	178	520	770	Φ38
700	165	900	840	20-Φ30	229	520	840	M33	229	520	875	M36
800	190	1020	950	20-Φ34	241	520	950	M36	241	520	990	M42
1000	216				300	640	1170	M39	300	640	1210	M52
1200	254
1400	297
1600	318
1800	356
2000	406
