H41W不锈钢升降式止回阀

概述：止回阀又称逆止阀、单向阀、逆流阀、和背压阀。止回阀用于管路系统，靠管路中介质本身的流动产生的力自动开启和关闭的，属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）。
　　　升降式止回阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置；依靠阀瓣自重和流体压差实现自动阻止流体倒流。

性能规范：

阀体材料		公称压力 (Mpa)	工作温度 (℃)	适用介质
碳钢		1．6-6．4	≤425	水、油品、蒸汽
碳钢		10．0、16．0	≤450	／
不锈钢	P	1．6-16．0	≤200	硝酸类
不锈钢	R	／	／	醋酸类
铬镍钛耐热钢	PI	1．6-6．4	≤550	石油、石油产品
铬钼钢		1．6-16．0	≤550	油

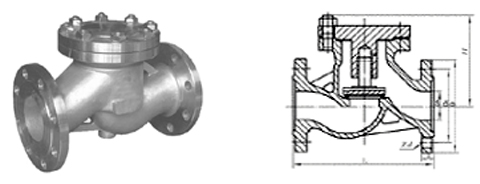

主要外形尺寸：

称压力 PN	公称通径 DN	主要连接尺寸									外形尺寸
称压力 PN	公称通径 DN	L	D	D 1	D 2	D 6	b	f	f 1	Z-φd	H
1.6MPa	40	200	145	110	85	-	16	2	-	4-18	95
	50	230	160	125	100	-	16	2	-	4-18	105
	65	290	180	140	120	-	18	2	-	4-18	120
	80	310	195	165	135	-	20	3	-	8-18	130
	100	350	215	180	155	-	20	3	-	8-18	140
	125	400	245	210	185	-	22	3	-	8-12	155
	150	480	280	240	210	-	24	3	-	8-23	180
	200	600	335	295	265	-	26	3	-	12-23	215
